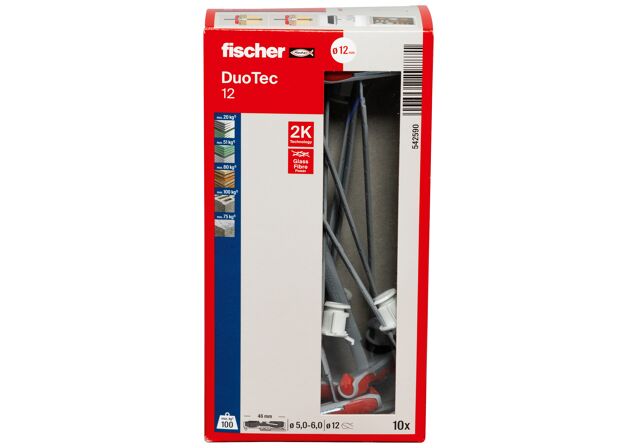

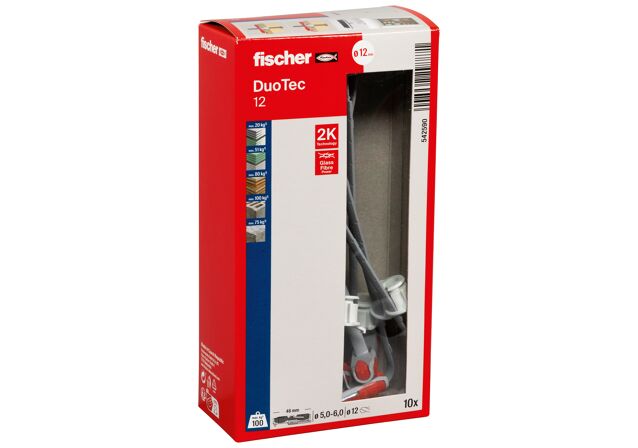

fischer DuoTec 12 Βύσμα για λεπτότοιχα υλικά

Name: fischer DuoTec 12 Βύσμα για λεπτότοιχα υλικά
Brand: fischer

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Συνδυασμός δύο πλαστικών υλικών για καλύτερες επιδόσεις.
Το ειδικό λευκό χιτώνιο ενισχύει την τρύπα και επιτρέπει σημαντικά υψηλότερα κάθετα φορτία.
Με καμπύλη λαβή για εντοπισμό εμποδίων πριν από την τοποθέτηση.

Με εύκολη τοποθέτηση για μεγάλα φορτία σε λεπτότοιχα υλικά.

Πλεονεκτήματα

Λόγω του ευέλικτου ελάσματος βίδας, συνεργάζεται τόσο με νοβοπανόβιδες, όσο και με βίδες ή ντιζάκια μετρικού σπειρώματος.
Το υαλονισχυμένο πλαστικό (νάιλον) 2 συστατικών (σκληρό και μαλακό) και το μεταλλικό έλασμα (fischer DuoTec 12) παρέχουν αντοχή σε μεγάλα φορτία εφελκυσμού και διάτμησης σε όλα τα λεπτότοιχα υλικά.
Η επιφάνεια επαφής του μαλακού γκρι νάιλον κατανέμει το φορτίο στην επιφάνεια του λεπτότοιχο υλικού, αυξάνοντας την αντοχή του σε φορτίο.
Με τυπικές διαμέτρους τρυπανιού και κοντό σώμα για εύκολη τοποθέτηση σε στενές κοιλότητες, ακόμη με μόνωση.
Με ειδικό λευκό χιτώνιο για γρήγορη και ασφαλή προτοποθέτηση του βύσματος στην τρύπα.
Με κλίμακα στο ειδικό χιτώνιο (fischer DuoTec 12) για προσδιορισμό του σωστού μήκους βίδας (αριθμός κλίμακας + 20 χιλιοστά).

Πλαστικό βύσμα ανάρτησης fischer DuoTec με 2 πλαστικά συστατικά για υψηλά εφελκυστικά και κάθετα φορτία. Εύκολη τοποθέτηση με μικρές διαμέτρους τρύπας 10 χιλιοστών και κοντό σώμα, ακόμη και σε στενές και μονωμένες κοιλότητες. Εύκολη προτοποθέτηση - το σώμα δεν πέφτει μέσα στην τρύπα, ακόμη και χωρίς βίδα. Καμία κοπή, και συνεπώς καμία αποδυνάμωση της γυψοσανίδας. Το σώμα αναδιπλώνεται αυτόματα πίσω από την πλάκα και της προσδίδει τη δύναμή της. Λόγω του ειδικού ανοξείδωτου ελάσματος μέσα στο σώμα, μπορεί να χρησιμοποιηθεί με ξυλόβιδες, νοβοπανόβιδες, ή βίδες με γάντζο, βιδοθηλιές και βίδες ή ντιζάκια μετρικού σπειρώματος. Αν τρύπα γίνει σε συμπαγή δομικά υλικά, λειτουργεί σαν πλαστικό εκτονούμενο βύσμα.

Εφαρμογές

Ντουλάπια
Ράφια
Ντουλάπες
Κουπαστές
Κάδρα
Καθρέπτες
Φωτιστικά
Βαριά κρεμαστά καλάθια

Δομικά υλικά

Κατάλληλο για:

Γυψοσανίδα
Ινοσανίδα
Ξύλοσανίδα, νοβοπανόβιδα, OSB, MDF
Μεταλλικό φύλλο
Πλαστικό φύλλο
Τσιμεντόλιθο

Επίσης λειιτουργεί σε:

Συμπαγή υλικά, όπως σκυρόδεμα και ξύλο

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Λειτουργικότητα

Το fischer DuoTec είναι σχεδιασμένο για προτοποθέτηση.
Εύκολη τοποθέτηση με απλό τρυπάνι διαμέτρου 10 ή 12 χιλιοστών.
Το κοντό σώμα του βύσματος είναι κατάλληλο για στενές, ακόμα και μονωμένες, κοιλότητες.
Λειτουργεί σαν εκτονούμενο βύσμα σε συμπαγή δομικά υλικά όπως μπετόν ή ξύλο. Σημείωση, όχι με μετρικές βίδες!
Ευέλικτη υποδοχή βίδας που συνεργάζεται με ξυλόβιδες, νοβοπανόβιδες, βιδοθηλιές, βίδες με γωνία ή γάντζο, μετρικές βίδες και ντίζες.

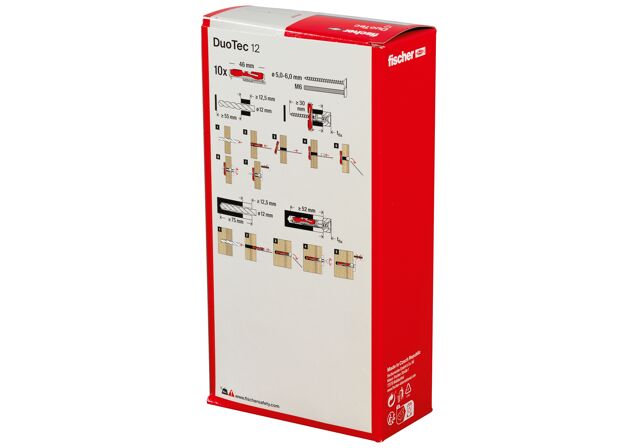

Εικόνα οδηγιών τοποθέτησης 1

1 / 8

Εικόνα οδηγιών τοποθέτησης 2

1 / 3

Εικόνα οδηγιών τοποθέτησης 3

1 / 5

Διάμετρος τρύπας ( d₀ )	12
Ελάχ. πάχος υλικού βάσης ( d_p )	9,5
Μέγ. πάχος φύλλου/πλάκας ( d_p )	55
Ελάχ. βάθος κοιλότητας ( a )	50
Διάμετρος βίδας ( d_s )	5,0 - 6,0
Ελάχ. μήκος βίδας ( l_s )	tfix + 65
Μήκος αγκυρίου ( l )	60
Περιεχόμενα	10 x DuoTec 12
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962298871
