Κωδ. είδ. 564396

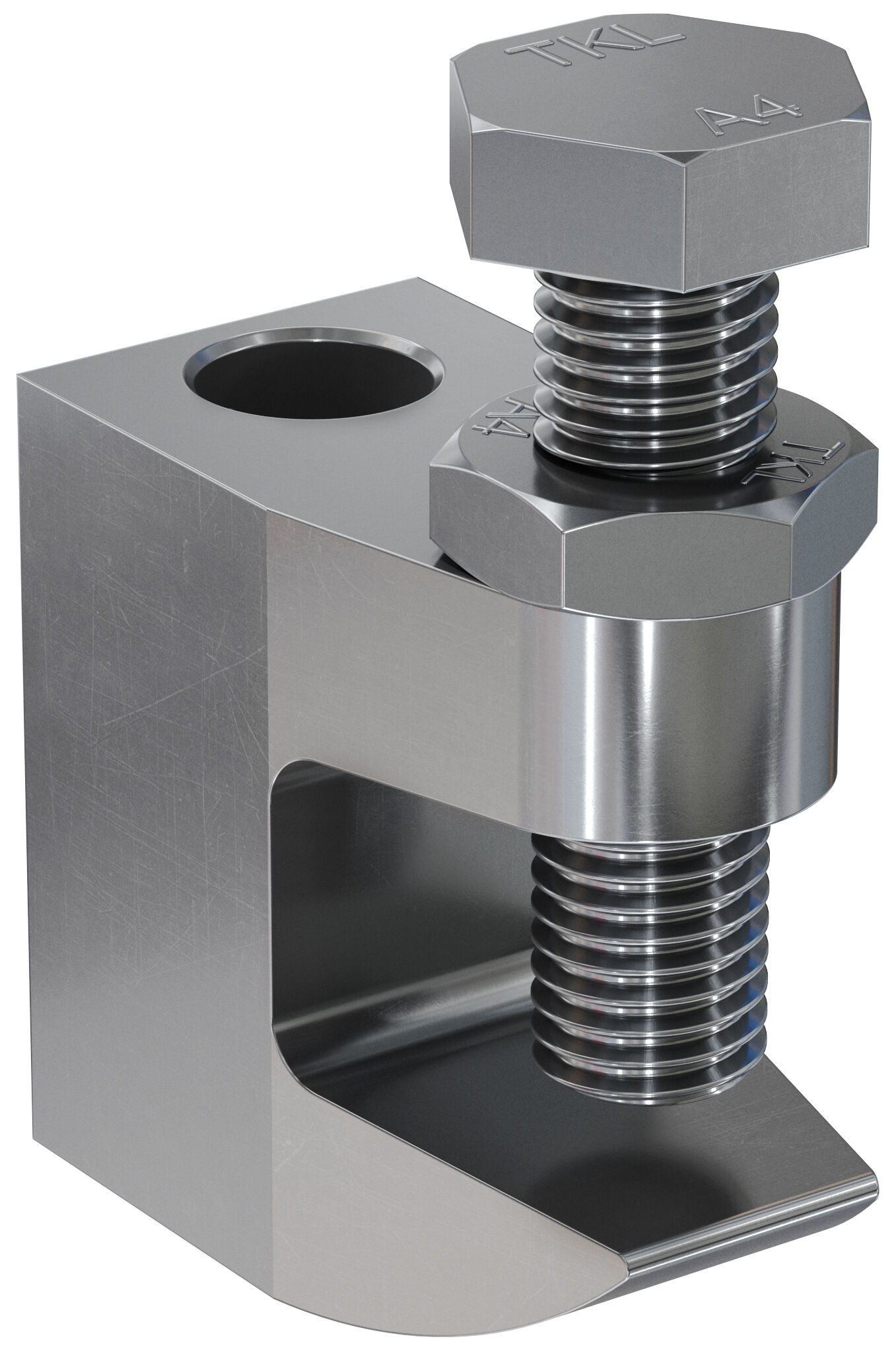

fischer TKL ø11 A4/AISI316 Στήριγμα ντίζας

Πλεονεκτήματα / Περιγραφή προϊόντος

Στήριγμα ντίζας σε μεταλλικές δοκούς TKL - η εύκολη λύση στερέωσης χωρίς συγκόλληση ή διάτρηση
Πλεονεκτήματα
  • Ο σχεδιασμός TKL με τη βίδα στήριξης επιτρέπει τη στερέωση σε μεταλλικές δοκούς χωρίς να χρειάζεται συγκόλληση και διάτρηση.
  • Ο σχεδιασμός της βίδας στερέωσης εμποδίζει την ολίσθηση από τη χαλύβδινη δοκό.
  • Τα πιστοποιητικά VdS/FM/UL εγγυώνται ελεγμένη ασφάλεια.
  • Ο συμπαγής σχεδιασμός TKL εγγυάται υψηλή φέρουσα ικανότητα.
  • Το TKL με βίδα ασφάλισης εγγυάται γρήγορη και εύκολη τοποθέτηση.
  • Επιτρέπει τη ρύθμιση του ύψους μετά την εγκατάσταση.
Στήριγμα προφίλ καναλιού fischer TKL, κατάλληλo για τη στερέωση αγωγών, συγκεκριμένα σωλήνων πυρόσβεσης, σε μεταλλικούς δοκούς χωρίς συγκόλληση και διάτρηση. Το στήριγμα προφίλ καναλιού στερεώνεται στην μεταλλική δοκό με μια βίδα. Η ενσωματωμένη υποδοχή σπειρώματος επιτρέπει την άμεση εγκατάσταση με ντίζα. Τα πιστοποιητικά VdS, FM και UL εγγυώνται μια ασφαλή εγκατάσταση. Το TKL είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα, γαλβανισμένο για να παρέχει προστασία από τη διάβρωση.
Χαρακτηριστικά
  • Υλικό TKL: ελατό χυτοσίδηρο EN-GJMB-350-10 acc. στο DIN 1562
  • Υλικό μπουλόνι: χάλυβας 8,8 acc. κατά ISO 4017
  • Υλικό παξιμάδι: χάλυβας acc. κατά ISO 4035, κατηγορία αντοχής 4
  • Υλικό SS-TKL: χάλυβας DX51D (αρ. Υλικού 1.0226) acc. σύμφωνα με το ΕΝ 10214
  • Γαλβανισμένο: ηλεκτροεπικάλυψη, ελάχιστο. 5μm

Εφαρμογές και πιστοποιητικά

Εφαρμογές
  • Στηρίγματα που επιτρέπουν την απλή στερέωση σφίγγοντας απευθείας σε ατσάλινες δοκούς
  • Απαιτούνται πλάκες ασφαλείας SS-TKL για εξοπλισμό VdS άνω των ø 65 mm

Οδηγίες τοποθέτησης

Λειτουργικότητα
Εικόνα οδηγιών τοποθέτησης 1
1 / 5

Τεχνικά στοιχεία

Εύρος σφιξίματος (
D
)
0 - 18
Σπείρωμα (
A
)
ø 11
Μέγ. προτ. στατικό φορτίο (κεντρ. φόρτιση) (
Nempf.
)
1,8
τεμάχια / συσκευασία 50
Γραμμωτός κωδικός (Bar code) 4048962460964
