Art.-Nr. 567948

fischer FASC M8/10 Γλίστρα στηριγμάτων σωλήνων

Die Vorteile / Produktbeschreibung

Συμπαγής γλίστρα με σπείρωμα σύνδεσης.
Πλεονεκτήματα
  • Το γλίστρα FASC μπορεί να χρησιμοποιηθεί με ευελιξία, χάρη στη δυνατότητα εφαρμογής της όρθια ή κρεμαστή.
  • Η χαμηλή τριβή ολίσθησης του πλαστικού επιθέματος ολίσθησης επιτρέπει τη βέλτιστη εφαρμογή φορτίου στο σταθερό σημείο.
  • Η πλάκα έδρασης της FASC είναι συμβατή με τα συστήματα προφίλ καναλιών FLS και FUS και η στερέωση γίνεται με μία μόνο βίδα.
  • Το ευέλικτο σπείρωμα σύνδεσης επιτρέπει τοποθέτηση σφιγκτήρων σωλήνων διαφόρων μεγεθών.
Η γλίστρα στηριγμάτων σωλήνων FASC χρησιμοποιείται για την απορρόφηση των διαστολών των σωλήνων και συνιστάται για ελαφρούς σωλήνες έως DN50. Η γλίστρα FASC έχει μέγιστο εύρος ολίσθησης 40 mm και μέγιστη φέρουσα ικανότητα 0,7 kN. Η fischer διαθέτει τη γλίστρα FASC με μετρικό σπείρωμα συνδυασμού M8/M10. Η γλίστρα FASC μπορεί να χρησιμοποιηθεί για όρθια ή αναρτημένη τοποθέτηση. Η ηλεκτρογαλβανισμένη έκδοση είναι κατάλληλη για εγκαταστάσεις σε κτίρια.
Χαρακτηριστικά
  • Υλικό: χάλυβας
  • Επιφανειακή προστασία: ηλεκτρογαλβάνισμα
  • Υλικό ταινίας ολίσθησης: πολυαμίδιο ενισχυμένο με ίνες γυαλιού
  • Θερμική ικανότητα: -30 °C έως +130 °C

Anwendung und Zulassung

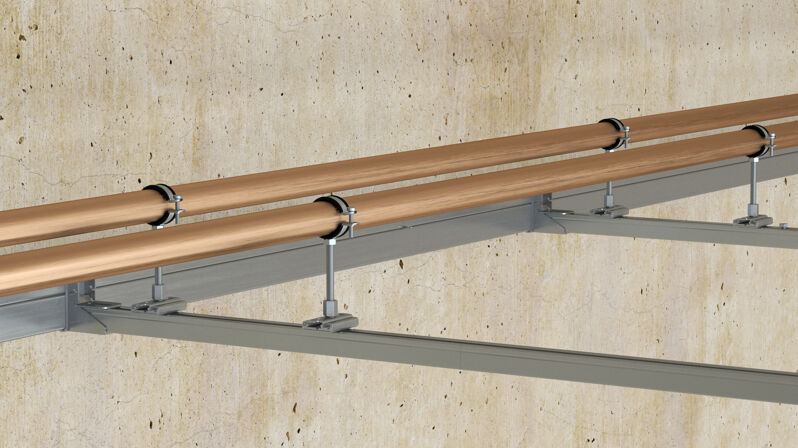

Εφαρμογές
  • Σωλήνες θέρμανσης
  • Σωληνώσεις ψύξης
  • Σωλήνες ζεστού νερού και κυκλοφορίας
  • Σωληνώσεις με θερμική διαστολή
  • Για χρήση σε ξηρούς εσωτερικούς χώρους.

Montageanleitung

Λειτουργικότητα
Εικόνα οδηγιών τοποθέτησης 1
1 / 6

Technische Daten

Σπείρωμα (
A
)
M8 / M10
Μήκος 50
Πλάτος (
B
)
37
Ύψος (
H
)
30
Πάχος (
S
)
1,5
Max. recommended static load (suspended) (
Nempf
)
0,7
Max. recommended static load (upright) (
Nempf
)
0,7
Sliding distance 42
τεμάχια / συσκευασία 50
Γραμμωτός κωδικός (Bar code) 4048962482744

Dokumente zum Download

Fixed points and sliding elements.
