Δυνατή, ασφαλής και αισθητική αγκύρωση με ροδέλα και περικόχλιο με δυνατότητα αποσυναρμολόγησης

Αγκύριο υψηλής απόδοσης FH II-B

Το αγκύριο υψηλής απόδοσης FH II B με σπείρωμα και περικόχλιο είναι από γαλβανισμένο χάλυβα. Το FH II B είναι ιδανικό για την στερέωση μεταλλικών κατασκευών, παταριών, μηχανημάτων σε ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα. Η Ευρωπαϊκή τεχνική έγκριση (ETA) και η πυραντίσταση στη φωτιά R 120 είναι εγγύηση για πρόσθετη ασφάλεια. Επιπλέον, η διεθνής πιστοποίηση καλύπτει και τη χρήση σε σεισμικές περιοχές κατηγορίας C1 και C2. Η τοποθέτηση είναι εύκολη και εξοικονομεί χρόνο. Όταν σφίγγετε το αγκύριο, ο κώνος εκτονώνει στο περίβλημα και πιέζει στο τοίχωμα της τρύπας. Ο μαύρος πλαστικός δακτύλιος εμποδίζει την περιστροφή του αγκυρίου και απορροφά την ολίσθηση δημιουργώντας μια ελαφριά προένταση.

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Προϊόν(τα)

Atesti / izvješća testova

21 produkt varijanti

Διάμετρος τρύπας

Ελάχ. βάθος τρύπας για περαστή τοποθέτηση

Κλειδί

Μέγ. πάχος στοιχείου που στερεώνεται

Σπείρωμα

Συσκευασία

Πιστοποίηση ETA
Πιστοποίηση ICC	—
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	65
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
Συσκευασία	Polybag
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962016826

Πιστοποίηση ETA
Πιστοποίηση ICC	—
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	80
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
Συσκευασία	Polybag
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962016833

Πιστοποίηση ETA
Πιστοποίηση ICC	—
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	105
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
Συσκευασία	Polybag
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962016840

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	90
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209487730

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	105
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209487747

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	130
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209487754

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	180
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	100
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209468326

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	100
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209487761

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	115
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209487778

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	140
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209487785

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	190
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	100
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4006209468357

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	18
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	205
Κλειδί	19
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	100
Σπείρωμα ( M )	M12
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4006209468418

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	18
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	130
Κλειδί	19
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M12
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4006209487792

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	18
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	155
Κλειδί	19
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M12
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4006209487808

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	24
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	150
Κλειδί	24
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M16
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4006209488867

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	24
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	175
Κλειδί	24
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M16
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4006209488874

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	24
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	225
Κλειδί	24
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	100
Σπείρωμα ( M )	M16
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	5
Γραμμωτός κωδικός (Bar code)	4006209468425

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	28
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	185
Κλειδί	30
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	30
Σπείρωμα ( M )	M20
Σεισμική πιστοποιήση	C1 / C2
Συσκευασία	—
τεμάχια / συσκευασία	4
Γραμμωτός κωδικός (Bar code)	4006209475478

Legenda = Posjeduje atest— = Ne posjeduje atest

Više rezultata

Pregledano 18 od 21 verzija

Πλεονεκτήματα

Τα διεθνή πιστοποιητικά εγγυώνται μέγιστη ασφάλεια και τις καλύτερες επιδόσεις. Η Ευρωπαϊκή τεχνική έγκριση (ETA) καλύπτει ακόμη και τη χρήση σε σεισμικές ζώνες (σεισμικές ζώνες C1 και C2)
Η στερέωση με ροδέλα και περικόχλιο επιτρέπει την πιθανή αφαίρεση του υλικού στερέωσης εάν απαιτείται αργότερα.
Η σχεδίαση μεταξύ του κοχλία και σημείου εκτόνωσης εξασφαλίζει υψηλή ικανότητα φόρτισης. Επομένως, απαιτούνται λιγότερα σημεία στερέωσης.
Η βελτιστοποιημένη γεωμετρία μειώνει έξυπνα την ενέργεια που απαιτείται για τη συναρμολόγηση.
Η πιστοποίηση περιλβάνει τη χρήση κοίλων τρυπανιών με αναρρόφηση σκόνης.

Εφαρμογές

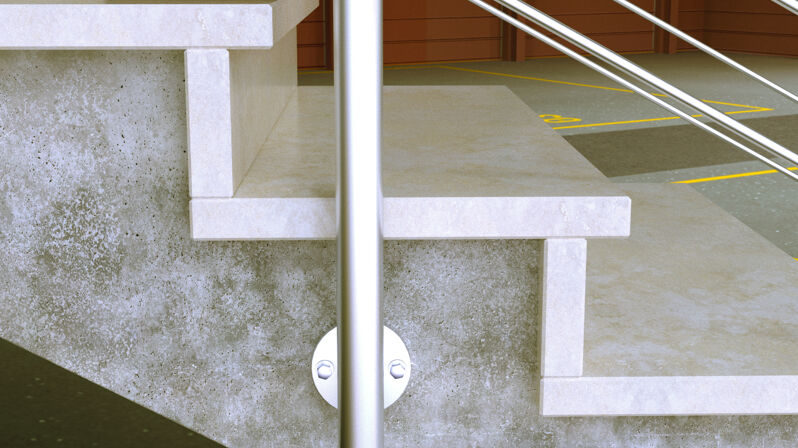

Κάγκελα
Κλιμακοστάσια
Μηχανές παραγωγής
Μεταλλικές κατασκευές
Σκάλες
Σχάρες καλωδίων
Πόρτες βαρέως τύπου
Πρσόψεις κτιρίων

Δομικά υλικά

Πιστοποιημένο για:

Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο και μη ρηγματωμένο

Επίσης κατάλληλο για:

Σκυρόδεμα ποιότητας C12/15
Φυσική πέτρα με πυκνή δομή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-07/0025
DoP No. 0197
3023222
ESR-2691

Λειτουργικότητα

ΤοFH II είναι κατάλληλο για περαστή τοποθέτηση.
Κατά την εφαρμογή της ροπής σύσφιξης, ο κώνος έλκεται στο δαχτυλίδι εκτόνωσης και πιέζει τα τοιχώματα της τρύπας.
Ο μαύρος πλαστικός δακτύλιος αποτρέπει την περιστροφή όταν σφίγγει το αγκύριο και λειτουργεί ως ζώνη προέντασης.
Υπάρχουν διαφορετικά σχήματα κεφαλής για ευέλικτες λύσεις σχεδίασης:
Φρεζάτο κεφάλι (τύπος SK), εξάγωνο κεφάλι (τύπος S), με περικόχλιο και ροδέλα (τύπος B) και τυφλό περικόχλιο (τύπος H).
