Δυνατή, ασφαλής και αισθητική αγκύρωση

Αγκύριο υψηλής απόδοσης FH II-S

Αγκύριο υψηλής απόδοσης FH II S με εξάγωνο περικόχλιο είναι από γαλβανισμένο ή ανοξείδωτο χάλυβα. Είναι ιδανικό για στερέωση μεταλλικών κατασκευών, ραφιών, μηχανημάτων σε ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα. Η Ευρωπαϊκή τεχνική έγκριση (ETA) και η πιστοποίηση αντοχής στη φωτιά R 120 εγγυώνται πρόσθετη ασφάλεια. Επιπλέον, η διεθνής πιστοποίηση καλύπτει και τη χρήση σε σεισμικές περιοχές κατηγορίας C1 και C2. Η τοποθέτηση είναι εύκολη και εξοικονομεί χρόνο.Όταν βιδώνεται το αγκύριο, ο κώνος εισέρχεται στο χιτώνιο και εκτονώνεται στα τοιχώματα της τρύπας. Ο μαύρος πλαστικός δακτύλιος εμποδίζει την περιστροφή του αγκυρίου και απορροφά την ολίσθηση δημιουργώντας μια ελαφριά προένταση.

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Προϊόν(τα)

Εγκρίσεις / Πιστοποιήσεις

26 Προϊόν(τα)

Διάμετρος τρύπας

Ελάχ. βάθος τρύπας για περαστή τοποθέτηση

Κλειδί

Μέγ. πάχος στοιχείου που στερεώνεται

Σπείρωμα

τεμάχια / συσκευασία

Πιστοποίηση ETA
Πιστοποίηση ICC	—
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	65
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962016734

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	65
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
τεμάχια / συσκευασία	2
Γραμμωτός κωδικός (Bar code)	4006209909331

Πιστοποίηση ETA
Πιστοποίηση ICC	—
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	80
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962016741

Πιστοποίηση ETA
Πιστοποίηση ICC	—
Διάμετρος τρύπας ( d₀ )	10
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	105
Κλειδί	10
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M6
Σεισμική πιστοποιήση	—
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4048962016758

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	90
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209448847

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	90
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα	—
Σεισμική πιστοποιήση	—
τεμάχια / συσκευασία	2
Γραμμωτός κωδικός (Bar code)	4006209909348

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	105
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	50
Γραμμωτός κωδικός (Bar code)	4006209448854

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	130
Κλειδί	13
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M8
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209448861

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	100
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	10
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209448878

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	115
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209448885

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	15
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	140
Κλειδί	17
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M10
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	25
Γραμμωτός κωδικός (Bar code)	4006209448892

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	18
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	130
Κλειδί	19
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M12
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4006209448946

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	18
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	155
Κλειδί	19
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M12
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4006209448960

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	24
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	150
Κλειδί	24
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	25
Σπείρωμα ( M )	M16
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4006209448984

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	24
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	175
Κλειδί	24
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	50
Σπείρωμα ( M )	M16
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4006209449004

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	28
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	185
Κλειδί	30
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	30
Σπείρωμα ( M )	M20
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	4
Γραμμωτός κωδικός (Bar code)	4006209449011

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	28
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	215
Κλειδί	30
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	60
Σπείρωμα ( M )	M20
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	4
Γραμμωτός κωδικός (Bar code)	4006209449028

Πιστοποίηση ETA
Πιστοποίηση ICC
Διάμετρος τρύπας ( d₀ )	32
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	210
Κλειδί	36
Μέγ. πάχος στοιχείου που στερεώνεται ( t _fix )	30
Σπείρωμα ( M )	M24
Σεισμική πιστοποιήση	C1 / C2
τεμάχια / συσκευασία	4
Γραμμωτός κωδικός (Bar code)	4006209449035

Υπόμνημα = Με πιστοποίηση— = Χωρίς πιστοποίηση

Περισσότερα

Προβολή 18 από 26 παραλλαγές(ή)

Πλεονεκτήματα

Τα διεθνή πιστοποιητικά εγγυώνται μέγιστη ασφάλεια και τις καλύτερες επιδόσεις. Η Ευρωπαϊκή τεχνική έγκριση (ETA) καλύπτει ακόμη και τη χρήση σε σεισμικές ζώνες (C1 και C2).
Η χαμηλή κεφαλή εξασφαλίζει διακριτική στερέωση.
Η σχεδίαση μεταξύ του κοχλία και σημείου εκτόνωσης εξασφαλίζει υψηλή ικανότητα φόρτισης. Επομένως, απαιτούνται λιγότερα σημεία στερέωσης.
Η βελτιστοποιημένη γεωμετρία μειώνει έξυπνα την ενέργεια που απαιτείται για τη συναρμολόγηση.
Η πιστοποίηση περιλβάνει τη χρήση κοίλων τρυπανιών με αναρρόφηση σκόνης.

Εφαρμογές

Κάγκελα
Κλιμακοστάσια
Μηχανές παραγωγής
Μεταλλικές κατασκευές
Σκάλες
Σχάρες καλωδίων
Πόρτες βαρέως τύπου
Πρσόψεις κτιρίων

Δομικά υλικά

Πιστοποιημένο για:

Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο και μη ρηγματωμένο

Επίσης κατάλληλο για:

Σκυρόδεμα ποιότητας C12/15
Φυσική πέτρα με πυκνή δομή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-07/0025
DoP No. 0197
3023222
ESR-2691

Λειτουργικότητα

ΤοFH II είναι κατάλληλο για περαστή τοποθέτηση.

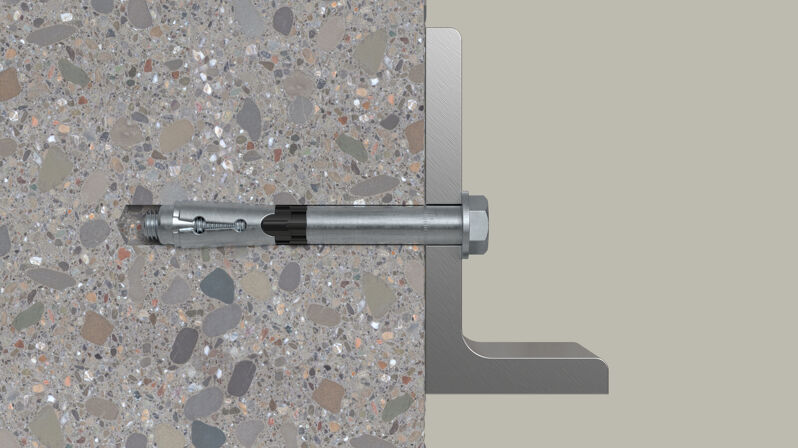

Κατά την εφαρμογή της ροπής σύσφιξης, ο κώνος έλκεται στο δαχτυλίδι εκτόνωσης και πιέζει τα τοιχώματα της τρύπας.
Ο μαύρος πλαστικός δακτύλιος αποτρέπει την περιστροφή όταν σφίγγει το αγκύριο και λειτουργεί ως ζώνη προέντασης.
Υπάρχουν διαφορετικά σχήματα κεφαλής για ευέλικτες λύσεις σχεδίασης:
Φρεζάτο κεφάλι (τύπος SK), εξάγωνο κεφάλι (τύπος S), με περικόχλιο και ροδέλα (τύπος B) και τυφλό περικόχλιο (τύπος H).
