Κωδ. είδ. 543576

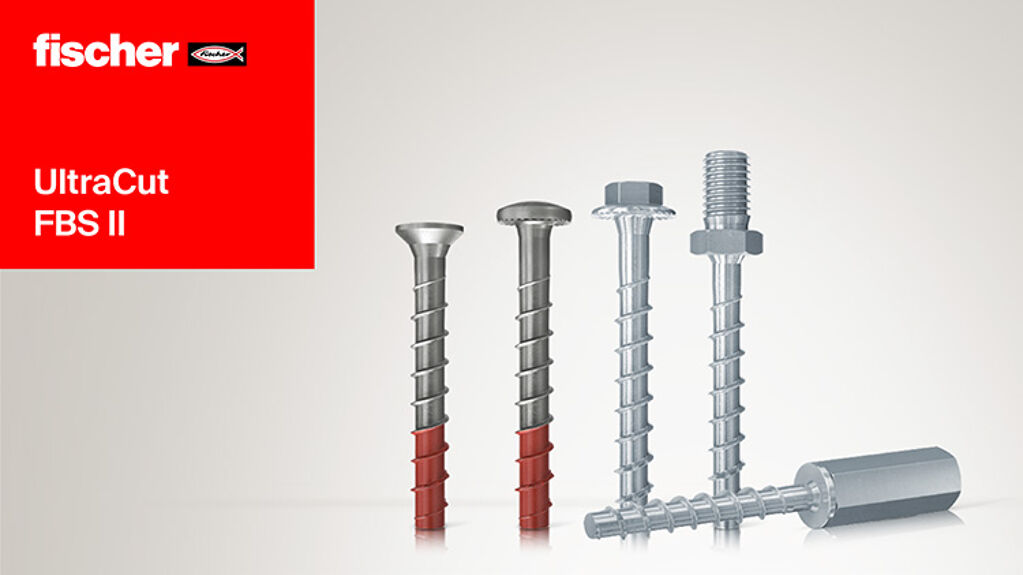

fischer UltraCut FBS II 12x85 25/10/- US R Ανοξείδωτη μπετόβιδα

Name: fischer UltraCut FBS II 12x85 25/10/- US R Ανοξείδωτη μπετόβιδα
Brand: fischer

Προϊόν(τα)

Δεδομένα CAD

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Το ειδικά σκληρυμένο κόκκινο άκρο παρέχει ταχύτερη και πιο ασφαλή τοποθέτηση.
Η ανοξείδωτη μπετόβιδα εγγυάται υψηλό επίπεδο αντοχής στη διάβρωση, ιδίως για χώρους με υγρασία και εξωτερικούς χώρους
Με πιστοποιημένη ρύθμιση που επιτρέπει ξεβίδωμα δύο φορές για αλφάδιασμα του στοιχείου που στερεώνεται, και στη συνέχεια βίδωμα.
Οι μπετόβιδες fischer FBS II 6-10 είναι οι πρώτες που διαθέτουν ΕΤΑ (Ευρωπαϊκή τεχνική έγκριση) για τοποθέτηση σε τούβλο, παρέχοντας έτσι υψηλή ασφάλεια για εφαρμογές, όχι μόνο σε σκυρόδεμα, αλλά και σε πολλά άλλα δομικά υλικά.

Ισχυρή μπετόβιδα για εύκολη τοποθέτηση σε εξωτερικούς χώρους

Πλεονεκτήματα

Η ειδικά σκληρυμένη κόκκινη μύτη παρέχει ταχύτερη και ασφαλέστερη τοποθέτηση.
Η ανοξείδωτη μπετόβιδα εγγυάται υψηλό επίπεδο αντίστασης σε διάβρωση, ειδικά σε εξωτερικούς χώρους ή με υγρασία.
Με οδοντωνή κοχλίωση για γρήγορη εισχώρηση στο σκυρόδεμα.
Οι τρύπες δεν χρειάζεται να καθαρίζονται κατά την κατακόρυφη τοποθέτηση (οροφή και δάπεδο). Για τοποθέτηση σε δάπεδο, η τρύπα πρέπει να τρυπηθεί βαθύτερα κατά 3x την διάμετρο.
Η πιστοποίηση ΕΤΑ καλύπτει εφαρμογές σε ρηγματωμένο σκυρόδεμα και σεισμικές κατηγορίες C1 και C2.
Η πιστοποίηση επιτρέπει ξεβίδωμα έως δυο φορές για να αλφαδιαστεί το στοιχείο που στερεώνεται.
Με δυνατότητα για τρία βάθη τοποθέτησης για χρήση της UltraCut FBS II Rσε πολλές διαφορετικές εφαρμογές παρέχοντας μεγάλη ευελιξία.
Με μικρό βάθος τοποθέτησης για γρήγορη τοποθέτηση και λιγότερες διατρήσεις οπλισμού.

Η ανοξείδωτη μπετόβιδα UltraCut FBS II US R, με ειδική κόκκινη σκληρυμένη μύτη και ενσωματωμένη ροδέλα, παρέχει ισχυρές λύσεις λύση αγκύρωσης με ευκολία τοποθέτησης. Είναι ιδανική για χρήση σε εξωτερικούς χώρους. Οι πιστοποιήσεις ETA (Ευρωπαϊκή τεχνική έγκριση) για ρηγματωμένο και μη ρηγματωμένο σκυρόδεμα καθώς και για σεισμικά φορτία και για αντοχή σε φωτιά R 120 εγγυώνται ακόμη μεγαλύτερη ασφάλεια. Με οδοντωτή κοχλίωση για γρήγορη και εύκολη τοποθέτηση. Δεν απαιτείται καθαρισμός τρυπών για την τοποθέτηση σε οροφές και δάπεδα. Η αγκύρωση χωρίς εκτόνωση (με υποσκαφή) επιτρέπει μικρές αποστάσεις από ακμή και μεταξύ των αγκυρίων.

Εφαρμογές

Κάγκελα
Πρόβολοι / πλάκες έδρασης
Μεταλλικά προφίλ
Μεταλλικές κατασκευές
Προσόψεις κτιρίων
Προστατευτικές μπάρες

Δομικά υλικά

Πιστοποιημένη για:

Σκυρόδεμα C20/25 έως C50/60, ρηγματωμένο και μη ρηγματωμένο

Επίσης κατάλληλη για:

Σκυρόδεμα ποιότητας C12/15
Συμπαγή δομικά υλικά
Τούβλο με πυκνή δομή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-17/0740
DoP No. 0344

Λειτουργικότητα

Η UltraCut FBS II R συνιστάται για περαστή τοποθέτηση.
Οι τρύπες δε χρειάζεται να καθαρίζονται κατά την κατακόρυφη τοποθέτηση (οροφή και δάπεδο). Για τοποθέτηση σε δάπεδο, η τρύπα πρέπει να τρυπηθεί βαθύτερα κατά 3x τη διάμετρο.
Συνιστάται η χρήση παλμικού μπουλονόκλειδου fischer με κατάλληλο καρυδάκι υποδοχή και μύτη βιδώματος αστέρι (torx).
Η μπετόβιδα έχει τοποθετηθεί σωστά όταν το κεφάλι κάθεται καλά στο στοιχείο που στερεώνεται και δεν είναι δυνατό περαιτέρω βίδωμα (οπτικός έλεγχος).

Εμφάνιση οδηγιών τοποθέτησης σε αρχείο pdf

Εικόνα οδηγιών τοποθέτησης 1

1 / 7

Εικόνα οδηγιών τοποθέτησης 2

1 / 3

Εικόνα οδηγιών τοποθέτησης 3

1 / 2

Πιστοποίηση ETA
Διάμετρος τρύπας ( d₀ )	12
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	95
Διάσταση βίδας ( d_s x l_s )	14,0 x 85
Βάθος βιδώματος μαζί με το πάχος του στοιχείου που στερεώνεται ( h_nom1 / t_fix )	60 / 25
Βάθος βιδώματος μαζί με το πάχος του στοιχείου που στερεώνεται ( h_nom2 / t_fix )	75 / 10
Μύτη / Κλειδί	17
τεμάχια / συσκευασία	20
Γραμμωτός κωδικός (Bar code)	4048962308280

Πιστοποιητικό ETA

pdf, ETA-17/0740

European Technical Assessment for fischer concrete screw UltraCut FBS II R - Mechanical fasteners for use in cracked and uncracked concrete

Δημιουργήθηκε στις 08/01/2025

DOP - Δήλωση επιδόσεων

pdf, DoP No. 0344

Declaration of Performance for fischer concrete screw ULTRACUT FBS II R (Mechanical fastener for use in concrete)

Δημιουργήθηκε στις 16/02/2024

Πίνακας φορτίων

pdf,

Concrete screw UltraCut FBS II US R hexagon head with integral washer and FBS II SK R countersunk head - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Οδηγίες τοποθέτησης

pdf,

fischer UltraCut FBS II 8-12 R

Ενημερωτικά έντυπα

pdf,

UltraCut FBS II.
