Κωδ. είδ. 512958

fischer FZP II 13x12 M6i Αγκύριο υποσκαφής πλακών πρόσοψης fischer

Κορυφαία χαρακτηριστικά
  • Ιδανικό για εφαρμογές σε εσωτερικούς χώρους.
  • Εφαπτόμενη τοποθέτηση πλακών με μικρές ανοχές.
  • Για όλες τις φυσικές πέτρες κατηγορίας I-IV.
  • Στερέωση χωρίς καταπόνηση για υψηλά φορτία και για εφαρμογή σε λεπτές πλάκες.
  • Χιτώνιο από πολυαμίδιο ενισχυμένο με ανθρακονήματα.

Πλεονεκτήματα / Περιγραφή προϊόντος

Αγκύριο υποσκαφής με εσωτερικό σπείρωμα M6 για πλάκες φυσικής πέτρας.
Πλεονεκτήματα
  • Χωνευτή τοποθέτηση του αγκυρίου υποσκαφής (δεν εξέχει σπείρωμα) για εύκολη και οικονομική μεταφορά των πλακών.
  • Το ταιριαστό σχήμα του αγκυρίου με την τρύπα υποσκαφής δημιουργεί "κλείδωμα" και στερέωση χωρίς τάσεις στα τοιχώματα της κωνικής τρύπας.
  • Κρυφή στερέωση για οπτικά ελκυστική επιφάνεια πρόσοψης.
  • Τοποθέτηση του αγκυρίου με χρήση της τεχνολογίας υποσκαφής που παρέχει τη δυνατότητα επιλογής της καλύτερης δομικής θέσης του αγκυρίου στην πλάκα πρόσοψης, μειώνοντας σημαντικά τη ροπή κάμψης της πλάκας.
  • Με αντοχή σε υψηλότερα φορτία σε σύγκριση με τα κοινά στηρίγματα.

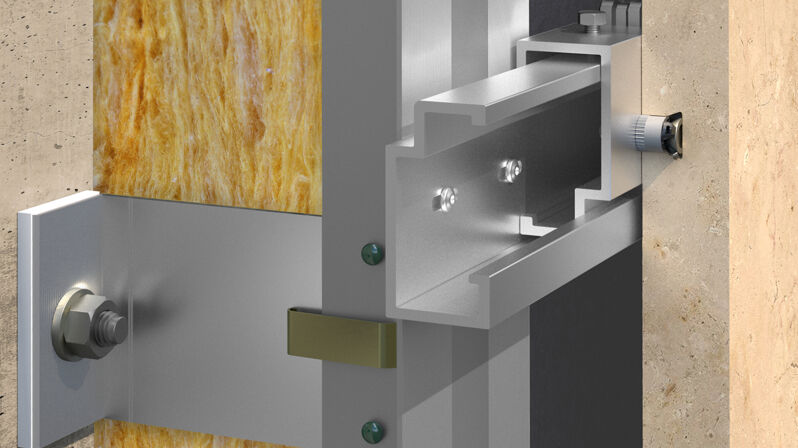

Αγκύριο υποσκαφής με εσωτερικό σπείρωμα για κρυφή στερέωση, στο ίδιο επίπεδο ή σε προβολή, πλακών πρόσοψης από φυσική πέτρα. Οι τυποποιημένες ή διακοσμητικές πλάκες μπορούν να τοποθετηθούν και να ρυθμιστούν στο ίδιο επίπεδο ή σε προβολή. Λόγω του εσωτερικού σπειρώματος, δεν υπάρχει προεξέχον εξωτερικό σπείρωμα. Έτσι, στις πλάκες μπορούν να τοποθετηθούν τα αγκύρια και να μεταφερθούν με εξοικονόμηση χώρου.

Εφαρμογές και πιστοποιητικά

Εφαρμογές
Λύση με εσωτερικό σπείρωμα για εφαρμογέςσε εξωτερικούς και εσωτερικούς χώρους:
Κρυφή στερέωση: πχ. συστημάτων θέρμανσης ή νεροχυτών
Δομικά υλικά
  • Φυσική πέτρα (≥ 20mm)
  • Πλάκες τεχνητού σκυροδέματος (π.χ. GFRC, UHPC)
Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Οδηγίες τοποθέτησης

Λειτουργικότητα
  • Το βάθος της τρύπας διανοίγεται ανάλογα με το πάχος της πλάκας ή με σταθερό βάθος αγκύρωσης.
  • Χωνευτή τοποθέτηση αγκυρίου.
  • Με αντιστάθμιση των ανοχών του πάχους των πλακών για εντελώς επίπεδη επιφάνεια πρόσοψης.
  • Αδαμαντοδιάτρηση με λίπανση: πρώτα κυλινδρική, στη συνέχεια κωνική - για τη δημιουργία της υποσκαφής.

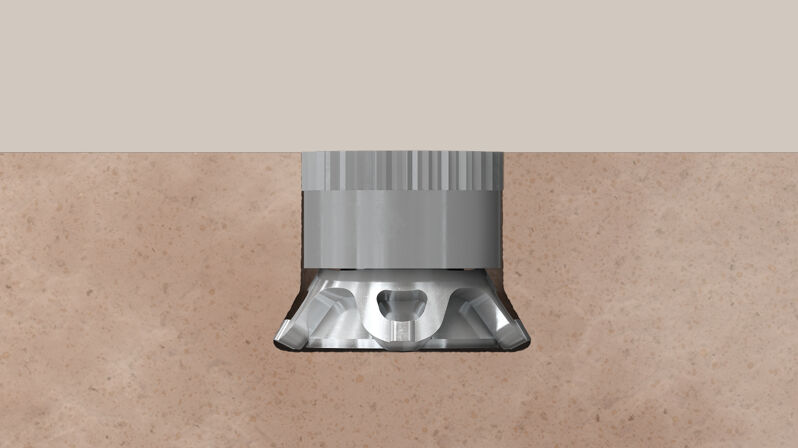

  • Τοποθέτηση του αγκυρίου υποσκαφής στην κυλινδρική-κωνική τρύπα υποσκαφής
  • Εκτόνωση του αγκυρίου υποσκαφής με "πάτημα" της ροδέλας με χρήση εργαλείων τοποθέτησης.
  • Στερέωση χωρίς καταπονήσεις και με γεωμετρικό "κλείδωμα".
Εικόνα οδηγιών τοποθέτησης 1
1 / 4

Τεχνικά στοιχεία

Min. panel thickness 20
Συνολικό μήκος (
l
)
12
Σπείρωμα (
M
)
M6
Διάμετρος κυλίνδρου 13
Undercutdiameter 15,5
τεμάχια / συσκευασία 250
Γραμμωτός κωδικός (Bar code) 4048962120653
