Κωδ. είδ. 562201

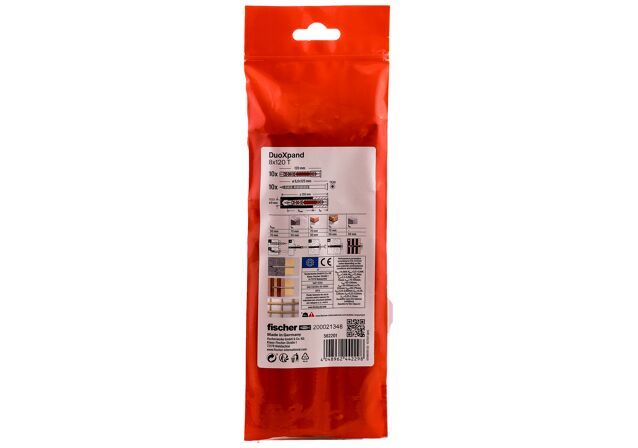

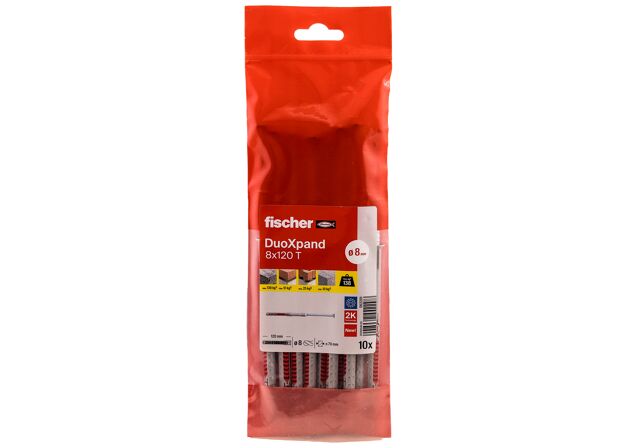

fischer DuoXpand 8x120 T Στήριγμα πλαισίων ηλεκτρογαλβανισμένο

Name: fischer DuoXpand 8x120 T Στήριγμα πλαισίων ηλεκτρογαλβανισμένο
Brand: fischer

Προϊόν(τα)

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Έξυπνος συνδυασμός σχεδίασης και υλικού για ασφαλή τοποθέτηση στο δομικό υλικό.
Στοιχείο εκτόνωσης με δύο βάθη αγκυρώσεως για ευέλικτη χρήση.
Πιστοποιημένο για πολλαπλές στερεώσεις με φερόντων συστημάτων σε σκυρόδεμα και τούβλο.
Τα πλευρικά πτερύγια εμποδίζουν την περιστροφή στην τρύπα κατά το βίδωμα για εύκολη τοποθέτηση.
Με προσυναρμολογημένη βίδα ασφαλείας με φρεζάτο κεφάλι.

Αγκύριο με έξυπνο κράτημα

Πλεονεκτήματα

Ο έξυπνος συνδυασμός σχεδιασμού και υλικού το καθιστά στήριγμα γενικής χρήσης, κατάλληλο για όλα τα δομικά υλικά.
Με ειδική γεωμετρία πλαστικών ελασμάτων, ώστε να εκτονώνεται ομοιόμορφα στο εκάστοτε δομικό υλικό. Έτσι αποφεύγονται τα σπασίματα σε πορώδη δομικά υλικά και επιτρέπεται η στερέωση κοντά στην ακμή του δομικού υλικού.
Το γκρι κυρίως σώμα, από υψηλής ποιότητας νάιλον, παρέχει αντοχή, ενώ το κόκκινο υλικό συστατικό εξασφαλίζει ευελιξία και βέλτιστη εκτόνωση.
Η Ευρωπαϊκή Τεχνική Αξιολόγηση (ETA), για πολλαπλή χρήση σε μη δομικές εφαρμογές, εξασφαλίζει ασφαλές κράτημα σε όλες τις κατηγορίες δομικών υλικών.
Η προσυναρμολογημένη βίδα ασφαλείας είναι απόλυτα ταιριαστή με το βύσμα και εξασφαλίζει γρήγορη τοποθέτηση.

Το στήριγμα πλαισίων fischer DuoXpand με δύο βάθη αγκύρωσης και βίδα ασφαλείας fischer με φρεζάτο κεφάλι είναι πιστοποιημένο για πολλαπλές στερεώσεις μη φερόντων συστημάτων σε σκυρόδεμα, τούβλο και πορομπετόν. Χάρη στον ειδικό σχεδιασμό του και τον συνδυασμό υλικών, το αγκύριο εκτονώνεται βέλτιστα στο εκάστοτε δομικό υλικό. Είναι διαθέσιμο σε διάμετρο 8 και 10 χιλιοστά και μήκος έως 230 χιλιοστά. Το DuoXpand με βίδα με φρεζάτο κεφάλι είναι ιδιαίτερα κατάλληλο για στερέωση ξύλινων κατασκευών σε σκυρόδεμα ή τούβλο.

Εφαρμογές

Ξύλινοι και μεταλλικοί σκελετοί προσόψεων, ψευδοροφών και στεγών
Κουφώματα
Πόρτες
Γκαρνταρόμπες
Ντουλάπια κουζίνας
Ξύλινοι δοκοί
Μεταλλικές δοκοί
Βάσεις τηλεόρασης
Επενδύσεις
Μεταλλικοί πρόβολοι
Μεταλλικά στηρίγματα
Σχάρες καλωδίων
Καλωδιώσεις

Δομικά υλικά

Πιστοποιημένο για:

Σκυρόδεμα ≥ C12/15
Συμπαγές τούβλο
Συμπαγές ασβεστολιθικό τούβλο
Διάτρητο τούβλο
Διάτρητο ασβεστολιθικό τούβλο
Πορομπετόν
Τσιμεντόλιθο

Επίσης, είναι κατάλληλο για:

Φυσική πέτρα με πυκνή δομή

Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.

Πιστοποίηση

ETA-21/0324
DoP No. 0347

Λειτουργικότητα

Το DuoXpand είναι κατάλληλο για περαστή τοποθέτηση.
Σε συμπαγή δομικά υλικά, ο σχεδιασμός του προϊόντος εγγυάται την ισοκατανομή του φορτίου στο υπόστρωμα.
Σε διάτρητο τούβλο, τα πλαστικά ελάσματα εκτονώνονται στα κενά σχηματίζοντας υποσκαφή. Η γεωμετρία του στηρίγματος εξασφαλίζει ότι το φορτίο δύναμη μεταφέρεται ομοιόμορφα στο δομικό υλικό, ώστε να μην καταστρέφονται τα πορώδη υλικά.
Είναι ιδιαίτερα κατάλληλο για στερεώσεις ξύλινων κατασκευών σε σκυρόδεμα και τούβλο.

Εικόνα οδηγιών τοποθέτησης 1

1 / 5

Πιστοποίηση ETA
Διάμετρος τρύπας ( d₀ )	8
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση ( h₂ )	130
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm ( t_fix )	70
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm ( t_fix )	50
Μήκος αγκυρίου ( l )	120
Μύτη / Κλειδί	TX30
Συσκευασία	Polybag
τεμάχια / συσκευασία	10
Γραμμωτός κωδικός (Bar code)	4048962442298
