Κωδ. είδ. 536275

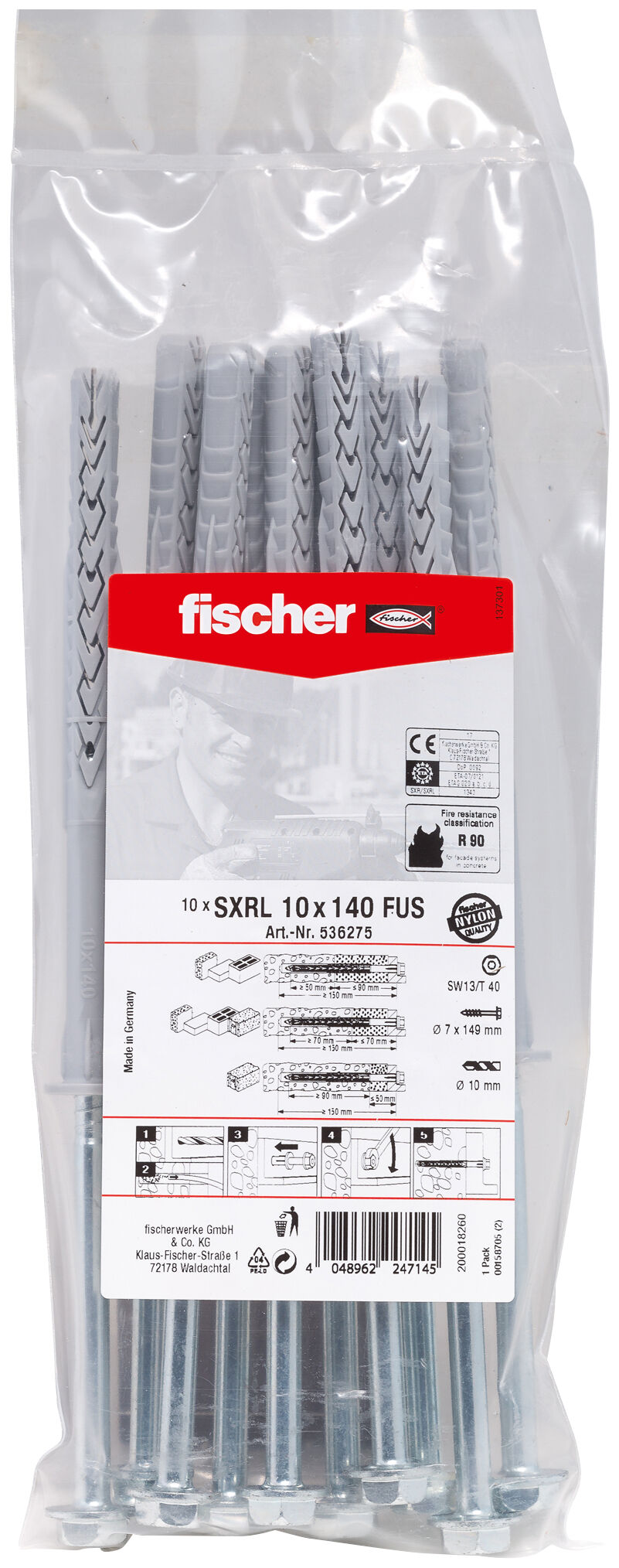

fischer SXRL 10x140 FUS Στήριγμα πλαισίων σε σακουλάκι

Κορυφαία χαρακτηριστικά
  • Πιστοποίηση ETA (ευρωπαϊκή τεχνική έγκριση) με εξαιρετικά φορτία. Ασφαλείς πολλαπλές στερεώσεις σε μη φέροντα στοιχεία σε σκυρόδεμα και τούβλο.
  • Το μακρύ στοιχείο εκτόνωσης με τρία βάθη αγκύρωσης κάνει το SXRL ευέλικτο.
  • Ομοιόμορφη εφαρμογή φορτίων στο δομικό υλικό χάρη στον ειδικό σχεδιασμό. Δεν καταστρέφονται τα τοιχώματα σε περίπτωση λεπτότοιχων δομικών υλικών.
  • Εύκολη τοποθέτηση: ειδικά πτερύγια αποτρέπουν την περιστροφή κατά το βίδωμα.

Πλεονεκτήματα / Περιγραφή προϊόντος

Ευέλικτο με πολλαπλά βάθη αγκύρωσης
Πλεονεκτήματα
  • Το SXRL είναι πολύ ευέλικτο στήριγμα πλαισίων λόγω των πολλαπλών βαθών αγκύρωσης 50, 70 και 90 χιλιοστών.
  • Ο έξυπνος σχεδιασμός του βύσματος προσφέρει ομοιόμορφη κατανομή των δυνάμεων συγκράτησης στην τρύπα.
  • Η πιστοποίηση του για στερεώσεις ενός σημείου σε ρηγματωμένο σκυρόδεμα καθιστά το SXRL κατάλληλο για στερεώσεις τεντών και κάγκελων όπως τα μεταλλικά αγκύρια.
  • Όταν τοποθετείται στο μεγαλύτερο βάθος αγκύρωσης, τα μακριά πτερύγια εμποδίζουν την περιστροφή του κατά το βίδωμα.
Το στήριγμα πλαισίων fischer SXRL FUS είναι πιστοποιημένο με βίδα με εξάγωνο κεφάλι με ενσωματωμένη ροδέλα και υποδοχή μύτης TX40. Οι δύο ζώνες εκτόνωσης του βύσματος παρέχουν ομοιόμορφη κατανομή δυνάμεων σε διάτρητο τούβλο και σχηματίζουν ένα μακρύ στοιχείο εκτόνωσης σε πορομπετόν και συμπαγή δομικά υλικά. Το στήριγμα πλαισίων με ηλεκτρογαλβανισμένη βίδα ασφαλείας είναι κατάλληλο για στερεώσεις μεταλλικών σκελετών προσόψεων και ψευδοροφών.
Youtube VideoYoutube VideoYoutube Video

Εφαρμογές και πιστοποιητικά

Εφαρμογές
  • Μεταλλικοί και ξύλινοι σκελετοί προσόψεων, ψευδοροφών και στεγών
  • Σκελετοί προσόψεων με φορτία διάτμησης (π.χ. τοποθέτηση σε απόσταση από τον τοίχο χωρίς προβόλους)
  • Παράθυρα
  • Πόρτες
  • Ντουλάπες
  • Ντουλάπια κουζίνας
  • Ξύλινοι δοκοί
  • Δοκοί
  • Τηλεοράσεις
  • Επενδύσεις τοίχων
  • Μεταλλικοί πρόβολοι
  • Μεταλλικοί σκελετοί στήριξης
  • Αγωγοί καλωδίων
  • Καλωδιώσεις
Δομικά υλικά
Κατάλληλο για:
  • Κάθετα διάτρητο τούβλο
  • Κοίλα τούβλα από ελαφρό σκυρόδεμα
  • Διάτρητο τούβλο από ασβεστόλιθο
  • Πλάκες μόνωσης
  • Πορομπετόν
  • Στερεό τούβλο
  • Στερεό τούβλο από ασβεστολιθική άμμο
  • Σκυρόδεμα ≧ C12/15
  • Φυσική πέτρα με πυκνή δομή
  • Στερεό πάνελ από γύψο
Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.
Πιστοποίηση
  • ETA-07/0121
  • DoP No. 0329
  • Z-21.2-2092
  • 21-009-1(2

Οδηγίες τοποθέτησης

Λειτουργικότητα
  • Το SXRL είναι κατάλληλο για περαστή τοποθέτηση.
  • Στα διάτρητα τούβλα εξασφαλίζεται η μεταφορά των φορτίων σε δύο ζώνες εκτόνωσης προστατεύει το δομικό υλικό. Τα πορώδη μέρη δεν συνθλίβονται από τη δεύτερη ζώνη εκτόνωσης και επομένως χρησιμεύουν για τη μεταφορά φορτίων.
  • Στο πορομπετόν και στα συμπαγή δομικά υλικά, οι δύο ζώνες εκτόνωσης συνδυάζονται για να σχηματίσουν ένα μακρύ στοιχείο εκτόνωσης, παρέχοντας έτσι ομοιόμορφη κατανομή του φορτίου στο δομικό υλικό.
  • Βίδες με φρεζάτο κεφάλι συνίστανται για στερέωση ξύλινων κατασκευών και με εξάγωνο κεφάλι με ενσωματωμένη ροδέλα για στερέωση μεταλλικών κατασκευών.
Εικόνα οδηγιών τοποθέτησης 1
1 / 5

Τεχνικά στοιχεία

Πιστοποίηση DIBt
Πιστοποίηση ETA
Διάμετρος τρύπας (
d0
)
10
Μήκος αγκυρίου (
l
)
140
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση (
h2
)
150
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm (
tfix
)
90
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm (
tfix
)
70
Ωφέλιμο μήκος με βάθος αγκύρωσης 90mm (
tfix
)
50
Μύτη / Κλειδί TX40 / SW 13
Συσκευασία Polybag
τεμάχια / συσκευασία 10
Γραμμωτός κωδικός (Bar code) 4048962247145

Έγγραφα για λήψη

European Technical Assessment for fischer frame fixing SXR/SXRL - Plastic anchor for redundant non-structural systems in concrete and masonry
Δημιουργήθηκε στις 20/12/2022
Declaration of Performance for fischer frame fixing SXR/SXRL (Plastic anchor for use in concrete and masonry)
Δημιουργήθηκε στις 17/01/2023
General construction technique permit - fischer frame fixing SXRL 10 used as a single anchor in concrete
Ισχύει από 25/05/2021
έως 25/05/2026
fischer frame fixing anchor SXRL 10 under fire exposure
Ισχύει από 16/11/2021
έως 16/11/2026
Frame fixing SXRL 10 - Permissible loads of a single anchor in normal concrete of strength class C20/25.
Frame fixing SXRL 8 - Recommended loads for a single anchor as part of a multiple fixing of non-structural systems.
Frame fixing SXRL - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.
