Κωδ. είδ. 536277

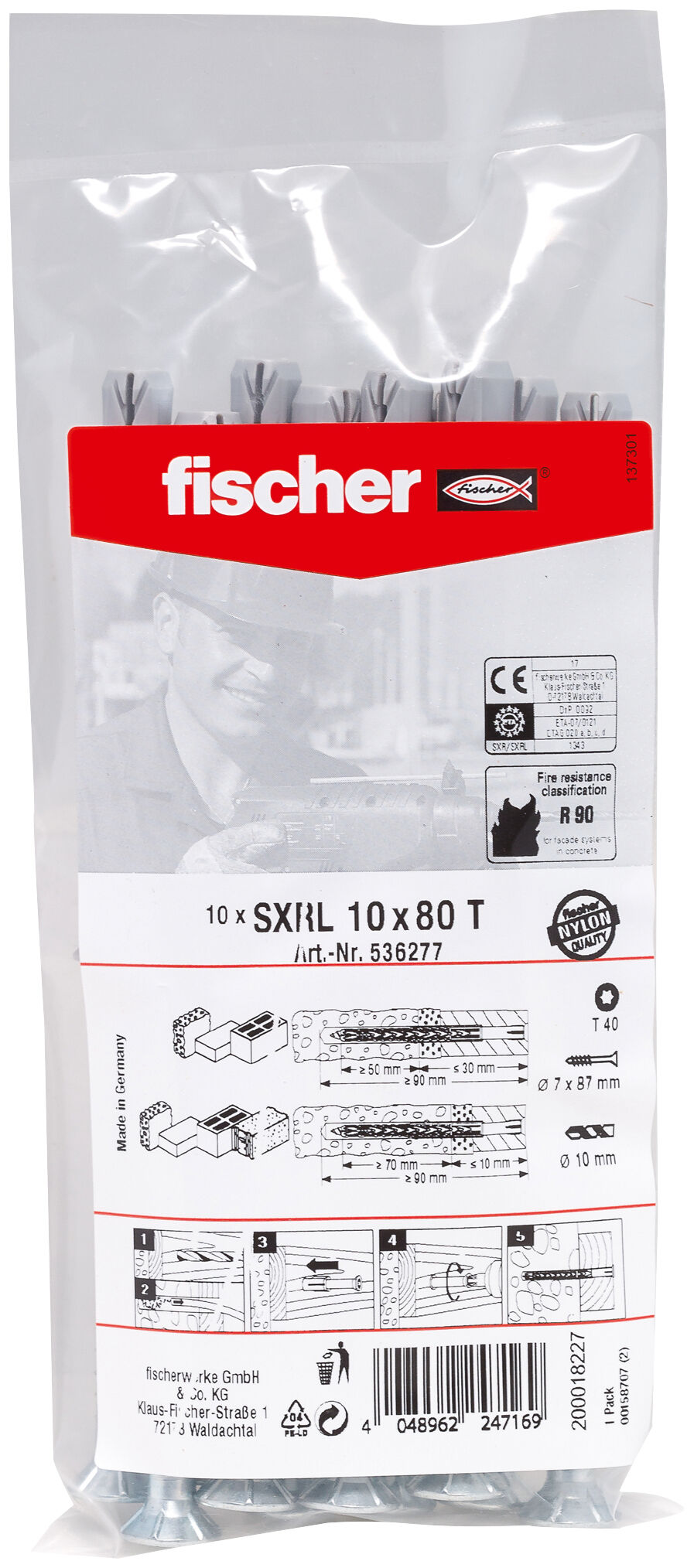

fischer SXRL 10x80 T Στήριγμα πλαισίων σε σακουλάκι

Κορυφαία χαρακτηριστικά
  • Πιστοποίηση ETA (ευρωπαϊκή τεχνική έγκριση) με εξαιρετικά φορτία. Ασφαλείς πολλαπλές στερεώσεις σε μη φέροντα στοιχεία σε σκυρόδεμα και τούβλο.
  • Το μακρύ στοιχείο εκτόνωσης με δύο βάθη αγκύρωσης κάνει το SXRL ευέλικτο.
  • Ομοιόμορφη εφαρμογή φορτίων στο δομικό υλικό χάρη στον ειδικό σχεδιασμό. Δεν καταστρέφονται τα τοιχώματα σε περίπτωση λεπτότοιχων δομικών υλικών.
  • Εύκολη τοποθέτηση: ειδικά πτερύγια αποτρέπουν την περιστροφή κατά το βίδωμα.

Πλεονεκτήματα / Περιγραφή προϊόντος

Ευέλικτο με πολλαπλά βάθη αγκύρωσης
Πλεονεκτήματα
  • Το SXRL είναι πολύ ευέλικτο στήριγμα πλαισίων λόγω των πολλαπλών βαθών αγκύρωσης 50 και 70 χιλιοστών.
  • Ο έξυπνος σχεδιασμός του βύσματος προσφέρει ομοιόμορφη κατανομή των δυνάμεων συγκράτησης στην τρύπα.
  • Η πιστοποίηση του για στερεώσεις ενός σημείου σε ρηγματωμένο σκυρόδεμα καθιστά το SXRL κατάλληλο για στερεώσεις τεντών και κάγκελων όπως τα μεταλλικά αγκύρια.
  • Όταν τοποθετείται στο μεγαλύτερο βάθος αγκύρωσης, τα μακριά πτερύγια εμποδίζουν την περιστροφή του κατά το βίδωμα.
Το στήριγμα πλαισίων fischer SXRL-T είναι πιστοποιημένο με ηλεκτρογαλβανισμένη βίδα με φρεζάτο κεφάλι και υποδοχή μύτης TX40 για πολλαπλές στερεώσεις μη φερόντων συστημάτων σε σκυρόδεμα, τούβλο και πορομπετόν. Σε διάτρητο τούβλο, οι δύο ζώνες εκτόνωσης του βύσματος παρέχουν ομοιόμορφη κατανομή φορτίων. Σε πορομπετόν και συμπαγή δομικά υλικά, σχηματίζουν ένα μακρύ στοιχείο εκτόνωσης. Συνίσταται για στερεώσεις κουφωμάτων, γκαρνταρομπών, ντουλαπιών και τηλεοράσεων σε εσωτερικούς χώρους.
Youtube VideoYoutube VideoYoutube Video

Εφαρμογές και πιστοποιητικά

Εφαρμογές
  • Μεταλλικά και ξύλινα πλαίσια για προσόψεις, ψευδοροφές και στέγες
  • Πλαίσια όψεων με διατμητικά φορτία (π.χ. τοποθετημένα σε απόσταση από τον τοίχο χωρίς προεξοχές)
  • Παράθυρα
  • Πόρτες
  • Ντουλάπες
  • Κρεμαστά ντουλάπια κουζίνας
  • Ξύλινα δοκάρια
  • Δοκάρια
  • Τηλεοράσεις
  • Επένδυση τοίχων
  • Μεταλλικές προεξοχές
  • Μεταλλικά πλαίσια στήριξης
  • Αγωγοί καλωδίων
Δομικά υλικά
Κατάλληλο για:
  • για κάθετα διάτρητα τούβλα
  • Κοίλα τούβλα από ελαφρύ σκυρόδεμα
  • Ελαφρά διάτρητα τούβλα
  • Πλάκες μόνωσης
  • Πορώδες σκυρόδεμα
  • Στερεό τούβλο
  • Στερεά τούβλα από ασβεστόλιθο
  • Σκυρόδεμα ≧ C12/15
  • Φυσική πέτρα με πυκνή δομή
  • Στερεά γυψοσανίδα
Μπορείτε να βρείτε λεπτομερείς πληροφορίες σχετικά με τα δομικά υλικά στο έγγραφο καταχώρισης.
Πιστοποίηση
  • ETA-07/0121
  • DoP No. 0329
  • Z-21.2-2092
  • 21-009-1(2

Οδηγίες τοποθέτησης

Λειτουργικότητα
  • Το SXRL είναι κατάλληλο για περαστή τοποθέτηση.
  • Στα διάτρητα τούβλα εξασφαλίζεται η μεταφορά των φορτίων σε δύο ζώνες εκτόνωσης προστατεύει το δομικό υλικό. Τα πορώδη μέρη δεν συνθλίβονται από τη δεύτερη ζώνη εκτόνωσης και επομένως χρησιμεύουν για τη μεταφορά φορτίων.
  • Στο πορομπετόν και στα συμπαγή δομικά υλικά, οι δύο ζώνες εκτόνωσης συνδυάζονται για να σχηματίσουν ένα μακρύ στοιχείο εκτόνωσης, παρέχοντας έτσι ομοιόμορφη κατανομή του φορτίου στο δομικό υλικό.
  • Βίδες με φρεζάτο κεφάλι συνίστανται για στερέωση ξύλινων κατασκευών και με εξάγωνο κεφάλι με ενσωματωμένη ροδέλα για στερέωση μεταλλικών κατασκευών.
Εικόνα οδηγιών τοποθέτησης 1
1 / 5

Τεχνικά στοιχεία

Πιστοποίηση DIBt
Πιστοποίηση ETA
Διάμετρος τρύπας (
d0
)
10
Μήκος αγκυρίου (
l
)
80
Ελάχ. βάθος τρύπας για περαστή τοποθέτηση (
h2
)
90
Ωφέλιμο μήκος με βάθος αγκύρωσης 50mm (
tfix
)
30
Ωφέλιμο μήκος με βάθος αγκύρωσης 70mm (
tfix
)
10
Μύτη / Κλειδί TX40
Συσκευασία Polybag
τεμάχια / συσκευασία 10
Γραμμωτός κωδικός (Bar code) 4048962247169

Έγγραφα για λήψη

European Technical Assessment for fischer frame fixing SXR/SXRL - Plastic anchor for redundant non-structural systems in concrete and masonry
Δημιουργήθηκε στις 20/12/2022
Declaration of Performance for fischer frame fixing SXR/SXRL (Plastic anchor for use in concrete and masonry)
Δημιουργήθηκε στις 17/01/2023
General construction technique permit - fischer frame fixing SXRL 10 used as a single anchor in concrete
Ισχύει από 25/05/2021
έως 25/05/2026
fischer frame fixing anchor SXRL 10 under fire exposure
Ισχύει από 16/11/2021
έως 16/11/2026
Frame fixing SXRL 10 - Permissible loads of a single anchor in normal concrete of strength class C20/25.
Frame fixing SXRL 8 - Recommended loads for a single anchor as part of a multiple fixing of non-structural systems.
Frame fixing SXRL - Permissible loads of a single anchor as part of a multiple fixing of non-structural systems.
